TOMAHAWK LR-950LE. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru.
TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Можно с уверенностью сказать, что сигнализация Tomahawk LR-950LE является одной из лучших охранных систем в своем классе и, быть может, вообще в модельном ряду Tomahawk. Безусловно, на данный момент она может выглядеть устаревшей, но тем не менее, обладает всеми необходимыми техническими характеристиками и отличным функционалом, который описан ниже. Например, в данный момент на дорогах присутствует куча автомобилей с сигнализацией с обратной связью, и Tomahawk LR-950LE - одна из них.
Руководство пользователя Tomahawk LR-950LE | С обратной связью | Сигнализации | Авто | ОПИСАНИЕ.BY (Tomahawk Harpoon Sheriff Mystery Alligator.
ИНСТРУКЦИИ АВТОСИГНАЛИЗАЦИИ ИММОБИЛАЙЗЕРЫ МАГНИТОЛЫ. Инструкция Автосигнализация TOMAHAWK LR-950LE. скачать. Инструкция.
Полное руководство пользователя и инструкция по установке автосигнализации Tomahawk LR-950LE. Копия с бумажного оригинала. Подготовлено.
Описание Брелок для Tomahawk LR-950LE - 1290руб. (TW 9010, TW9000, TW7000) для авто сигнализации (автомобильной охранной системы) новый.

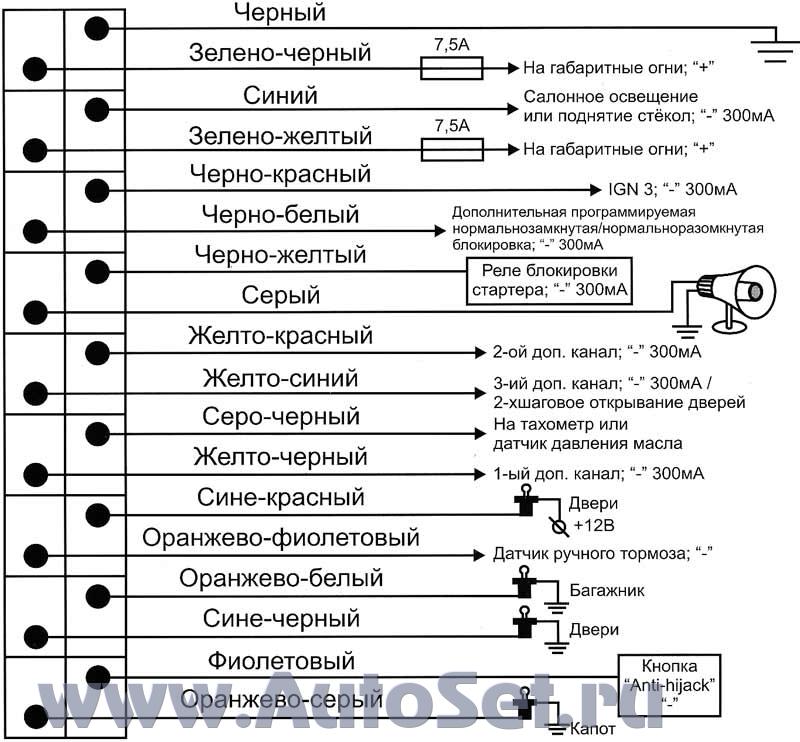

TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Оглавление Руководство пользователя 1. Комплектация 2. Функциональные возможности системы 3. Брелоки дистанционного управления 4. Индикация LCD 5. Постановка в охрану 6. Постановка в охрану с отключением сирены 7. Автопостановка и автоперепостановка в охрану 8. Режим иммобилайзера 9. Снятие с охраны 10. Отпирание/запирание дверей при заведенном двигателе 11. Двушаговое открывание дверей или 3-й дополнительный канал 12. Подготовка к дистанционному запуску 13. Дистанционный запуск двигателя 14. Дистанционное глушение двигателя 15. Прогрев двигателя по заданной температуре 16. Ежедневный (1, 2, 4, 12-тичасовой) автозапуск 17. Турботаймер 18. Дистанционный опрос состояния 19. Дистанционное открывание багажника 20. Дистанционное отключение датчика удара 21. 2-й дополнительный канал 22. Поиск автомобиля 23. Вызов водителя 24. Режимы тревоги 25. Режим "паника" 26. Режим "Valet" 27. Режим "Anti-hijack" 28. Аварийная постановка/снятие с охраны 29. Функции выполняемые кнопкой "Override" 30. Режимы работы светодиодного индикатора 31. Функции брелока-пейджера 32. Замена батареи питания брелока-пейджера 33. Программирование дополнительных брелоков 34. Режим программирования функций 35. Таблица программирования 36. Описание программируемых функций 2 2 4 5 7 7 7 8 8 8 8 9 10 10 11 11 12 12 12 13 13 13 14 14 15 15 15 16 17 18 19 20 20 21 22 23 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. Инструкция по установке Основные принципы установки Выбор места расположения основных блоков Соединение проводов силового разъма Соединение проводов разъема центрального замка Соединение проводов основного разъема Подключение устройств к основному блоку Выбор механической или автоматической коробки передач Подключение центрального замка Настройка датчика удара Схемы подключения Технические данные 25 25 26 27 27 29 30 30 30 31 35 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 1 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1. Комплектация 1 1. Основной модуль 2. Брелок-пейджер с LCD 3. Брелок стандартного типа (дополнительный) 4. Двухуровневый датчик удара 5. Приемопередающая антенна 6. Дополнительный датчик температуры 7. Светодиод 8. Кнопка "OVERRIDE" 9. Реле блокировки двигателя 10. Концевой выключатель кнопочного типа 11. Провода для подключения основного модуля, центрального замка, датчика удара, антенны, реле блокировки двигателя 12. Руководство пользователя и инструкция по установке 13. Упаковочная коробка 2 3 4 5 2. Функции системы Антиграббер Антисканер Обратная связь Охрана дверей, капота, багажника и системы зажигания Блокировка двигателя Дополнительная блокировка двигателя (программируемая) Встроенный иммобилайзер Аварийная постановка в охрану Аварийное снятие с охраны Тихая постановка/снятие с охраны Автоматическая постановка в режим охраны Автоматическая перепостановка в режим охраны Двушаговое отключение режима охраны Двухуровневый датчик удара Встроенный центральный замок Программируемый импульс центрального замка Двушаговое открывание центрального замка Управление центральным замком при заведенном двигателе Встроенное реле парковочных огней 3 дополнительных канала (1 программируемый) Учет задержки салонного освещения Функция вежливой подсветки Датчик температуры 6 7 8 9 10 2 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Дополнительный датчик температуры Возможность подключения системы "комфорт" Возможность подключения штатного клаксона Обход неисправной зоны Защита от ложных срабатываний Память состояния Память о срабатывании Индикация статуса системы светодиодным индикатором Режим "Паника" Режим "Valet" Режим "Anti-Hijack" Режим "тихой" охраны Дистанционное выключение/включение сирены Дистанционное позонное отключение датчика удара Программируемые брелоки 5-ти кнопочный брелок с LCD Визуальное и звуковое подтверждение выполняемых функций Визуальная индикация всех сработавших триггеров и состояния системы Подсветка LCD Встроенные часы Встроенный таймер Встроенный будильник Индикация уровня заряда батареи питания Режим вибрации Режим экономии энергии батареи питания Контроль зоны действия брелока с LCD Увеличенная дальность действия: от брелока-пейджера к а/м до 1000 м, от а/м к брелокам до 2000 м (зависит от внешних условий) Функция "Вызов водителя" Функция безопасного вождения Поиск/тихий поиск автомобиля Дистанционное открывание багажника Функция предупреждения о не закрытой двери во время движения Контроль температуры в салоне а/м Защищенный дистанционный запуск/глушение двигателя Почасовой автоматический запуск двигателя Автоматический прогрев двигателя по заданной температуре Возможность подключения функции запуска на а/м с автоматической или механической коробкой передач Возможность подключения функции запуска на а/м с бензиновым или дизельным двигателем Турботаймер Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 3 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 3 7 2 4 5 3. Брелоки дистанционного управления Охранный комплекс комплектуется двумя типами брелоков. Брелок с LCD (Liquid crystal display - Жидкокристаллический дисплей) отображает информацию о состоянии автомобиля при помощи пиктограмм (иконок). Брелок стандартного типа влагозащищенный (дополнительный). Брелок с LCD представляет собой миниатюрный приемопередатчик, работающий от батарейки ААА-1,5В, срок службы батарейки зависит от условий эксплуатации. Не забывайте заблаговременно менять элемент питания! Брелок имеет пять кнопок управления: кн. [ ], кн. [ ], кн. [ ], кн. [ ], кн. [ ], и жидкокристаллический дисплей. При нажатии одной кнопки или комбинации кнопок встроенный процессор формирует закодированную команду для ее выполнения основным блоком. Каждый следующий код не похож на предыдущий (антиграббер). После выполнения команды основной блок посылает сообщение о выполнении на тот же брелок, с которого была отправлена команда. Информация о состоянии автомобиля отображается на дисплее в виде картинок-"иконок". Условные обозначения кнопок управления брелоков использованные в настоящем руководстве: 6 1 Брелок с LCD 1 1 3 2 2 4 3 4 5 Дополнительный брелок 4 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 4. Индикация LCD 1. 2. 3. - индикация режима охраны - индикация режима "тихой охраны" - индикация закрытого центрального замка - индикация открытого центрального замка 5. 6. - индикация открытой(ых) двери(ей) - индикация открытого капота - индикация открытого багажника - индикация вспышек парковочных огней - индикация работы приемника и передатчика брелока- пейджера - индикация нахождения в зоне действия - индикация экономии энергии батареи питания - индикация "вызова водителя" - индикация режима прогрева двигателя по заданной температуре - индикация режима ежедневного автозапуска - индикация слабого удара 10 14 9 12 13 15 11 1/2 7. 8. 3/4 7 9. 10. 11. 12. 8 6 5 13. LCD 14. 15.а Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 5 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 23 22 24 25 15.b 15.с 15.d 16. 17. 18. - индикация сильного удара - индикация отключения предупредительной зоны датчика удара - индикация отключения датчика удара - индикация режима "Anti-hijack" - индикация режима вибрации - индикация режима "Valet" - индикация выключенного ручного тормоза 15 16 20 21 18 19 17 19. 20. 21. 22. 23. 24. 25. - индикация заведенного двигателя - индикация уровня заряда батареи питания - индикация включенного таймера - индикация включенного будильника - часы - единицы измерения температуры (С или F) 6 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 5. Постановка в охрану Для того, чтобы включить режим охраны необходимо нажать кнопку 1 раз. Парковочные огни вспыхнут 1 раз, сирена издаст 1 "ЧИРП", подтверждая вход в режим охраны, двери и окна закроются (если подключено). Внимание! В случае, если сирена издаст 3 "ЧИРПа", это означает, что система обнаружила и отключила неисправную зону охраны (открыта дверь, капот, багажник, не включен ручной тормоз). Система автоматически возьмет под охрану эту зону, как только она будет исправлена (дверь, капот , багажник будут закрыты, ручной тормоз включен). 6. Постановка в охрану с отключением сирены Для того, чтобы включить режим охраны с отключением звуковых оповещений сирены (все сообщения и подтверждения посылаются системой только на брелок-пейджер) необходимо нажать кнопку 1 раз. Парковочные огни вспыхнут 1 раз, подтверждая вход в режим охраны, двери и окна закроются (если подключено). Примечание. Также Вы можете включать и выключать этот режим в то время, когда а/м находится в режиме охраны нажатием кнопки 7. Автопостановка и автоперепостановка в охрану Если функция автопостановки активирована, то после выключения зажигания и закрытия всех дверей а/м система оповестит владельца 1 длинным "ЧИРПом", и через 10 сек. включит режим охраны (см. таблицу программирования). Функция автоперепостановки всегда активируется в случае если после снятия с охраны, не открывалась ни одна из дверей а/м в течение 30-ти сек. система автоматически включит режим охраны. Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 7 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 8. Режим иммобилайзера Режим иммобилайзера активируется автоматически спустя 30 сек. после выключения зажигания (см. таблицу программирования). Светодиодный индикатор в этом режиме горит постоянно. В этом режиме запуск двигателя при помощи ключа зажигания невозможен. Для выхода из режима иммобилайзера нажмите кн. 1 раз или выключите зажигание и нажмите кнопку OVERRIDE 1 раз. 9. Снятие с охраны Для того, чтобы снять а/м с охраны необходимо нажать кнопку 1 раз. Парковочные огни вспыхнут 2 раза, сирена издаст 2 "ЧИРПа" (если система не находится в режиме охраны с отключением сирены), подтверждая снятие а/м с охраны, двери откроются, салонное освещение включится (если подключено). 10. Отпирание/запирание дверей при заведенном двигателе Если двигатель а/м заведен от ключа зажигания, то кнопкой отпирать и запирать двери. Вы можете 11. Двушаговое открывание дверей или 3-й дополнительный канал Внимание! Эти функции недоступны одновременно! Воспользуйтесь таблицей программирования для выбора одной из них. 8 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Если выбрана функция двушагового открывания дверей: Нажмите кнопку для снятия с охраны и открывания водительской двери. Повторное нажатие и удерживание этой кнопки открывает остальные двери а/м. Если выбрана функция дополнительного канала: Нажмите и удерживайте кнопку для активации дополнительного канала. Внимание! Эти функции требуют дополнительного подключения при установке. 12. Подготовка к дистанционному запуску Внимание! Эти операции необходимо выполнять только если на вашем автомобиле установлена механическая коробка передач. Если установлена автоматическая коробка передач, просто пропустите этот пункт. Для того, чтобы обеспечить возможность дистанционного запуска а/м с механической коробкой передач необходимо, чтобы рычаг переключения передач находился в нейтральном положении. Перед тем как заглушить двигатель а/м, выполните следующие процедуры: 1. Активируйте ручной тормоз а/м. 2. Нажмите кнопку , на дисплее брелока-пейджера появится иконка , прозвучит мелодия. 3. Выключите зажигание и выньте ключ из замка зажигания (двигатель продолжит работать). 4. Откройте дверь, выйдите из машины и закройте дверь. Если все шаги выполнены правильно система автоматически заглушит двигатель, если нет - возможность дистанционного запуска будет отключена. Примечание. Шаги 3 и 4 должны быть выполнены в течение 30-ти сек. Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 9 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 13. Дистанционный запуск двигателя Для того, чтобы дистанционно запустить двигатель Вашего а/м нажмите кнопку . Парковочные огни вспыхнут 3 раза, сирена издаст 3 "ЧИРПа". Во время дистанционного запуска двигателя на дисплее брелока-пейджера отображаются следующие иконки: 1. 2. 3. - попытка запуска двигателя. - если завести двигатель по какой-либо причине не удалось. - двигатель заведен (сопровождается мелодией брелокапейджера). Двигатель будет работать в течение запрограммированного времени (см. таблицу программирования), после чего автоматически заглушится. Время работы двигателя может быть увеличено с помощью одновременного нажатия кнопок и , по 5 мин после каждого нажатия, до 20-ти минут максимум. На дисплее брелока-пейджера отображается время, оставшееся до глушения двигателя. Внимание! Дистанционный запуск двигателя не может быть осуществлен в случае, если: 1. Рычаг коробки передач находится не в нейтральном положении. 2. Зажигание включено. 3. Капот открыт. 4. А/м не стоит на ручном тормозе. В любом из этих случаев при попытке дистанционного запуска сирена издаст 4 "ЧИРПа". 14. Дистанционное глушение двигателя В случае, если а/м был заведен с помощью дистанционного запуска двигателя, Вы можете заглушить его с помощью нажатия кнопки . Парковочные огни вспыхнут 4 раза, сирена издаст 4 "ЧИРПа". На дисплее брелока-пейджера исчезнет иконка , прозвучит мелодия. 10 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 15. Прогрев двигателя по заданной температуре В системе Tomahawk LR-950LE предусмотрен дополнительный температурный датчик для установки под капотом а/м (см. стр. 32). Если этот датчик установлен, запуск и прогрев а/м осуществляется по показаниям этого датчика, в противном случае, по показаниям датчика температуры внутри салона. Для того, что бы активировать эту функцию необходимо одновременно нажать и удерживать кнопки и . Парковочные огни вспыхнут 1 раз, сирена издаст 1 "ЧИРП", подтверждая активацию функции. На дисплее брелока-пейджера отобразится иконка и заданная температура для включения прогрева (программируется, смотри таблицу программирования), сопровождаясь мелодией. Когда температура достигнет заданной для включения автоматического прогрева, двигатель запустится на ранее запрограммированное время (см. таблицу программирования). Для отключения этой функции необходимо нажать кнопки и Парковочные огни вспыхнут 2 раза, система издаст 2 "ЧИРПа", подтверждая отключение функции. На дисплее брелока-пейджера исчезнет иконка прозвучит мелодия. Примечание. Автоматический прогрев двигателя по заданной температуре выполняется не более 6 раз за 2 часа. Температура для автоматического прогрева двигателя может быть установлена на -5АС, -10АС, -20АС, -30АС (см. таблицу программирования). Независимо от установленной температуры при попытке автоматического запуска сирена издаст 4 "ЧИРПа". 16. Ежедневный ( 1 , 2, 4, 12-тичасовой) автозапуск После активации этой функции, начиная со следующего дня, система будет автоматически запускать двигатель ежедневно в то время, когда была активирована эта функция. Для её активации необходимо одновременно нажать и удерживать кнопки и . Сирена издаст 1 "ЧИРП", подтверждая активацию функции, автоматически запустится двигатель. На дисплее брелока-пейджера появится иконка прозвучит мелодия. Для отключения функции ежедневного автозапуска необходимо нажать кнопки и . Парковочные огни вспыхнут 2 раза, система издаст 2 "ЧИРПа" подтверждая отключение функции. На дисплее брелока-пейджера исчезнет , прозвучит мелодия. иконка Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 11 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Для активации 1, 2, 4, 12-тичасового запуска необходимо активировать функцию ежедневного автозапуска, а затем в течение 5-ти сек. после её активации нажать соответствующую кнопку на брелоке: - для ежечасного запуска, - для запуска двигателя с интервалом в 2 часа, - для запуска двигателя с интервалом в 4 часа, - для запуска двигателя с интервалом в 12 часов. 17. Турботаймер Для а/м с турбированным двигателем в Tomahawk LR-950LE предусмотрена функция турботаймера. Если эта функция активирована, двигатель, после выключения зажигания, продолжает работать в течение 1, 3 или 6 мин. (см. таблицу прграммирования). 18. Дистанционный опрос состояния j Для выполнения дистанционного опроса состояния а/м необходимо нажать кнопку . Парковочные огни вспыхнут 3 раза подтверждая передачу данных на приемник брелока-пейджера: температуры внутри салона, состояния охраны и др. 19. Дистанционное открывание багажника Для дистанционного открывания багажника необходимо нажать и удерживать кнопку . Парковочные огни вспыхнут 3 раза, подтверждая открывание багажника. На дисплее брелока-пейджера появится иконка Внимание! Эта функция требует дополнительного подключения при установке. 12 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 20. Дистанционное отключение датчика удара Для активации этой функции, в режиме охраны необходимо нажать кнопки и одновременно. На дисплее брелока-пейджера появится иконка указывая, что предупредительная зона датчика удара отключена. Повторное нажатие этих кнопок отключит датчик удара полностью, на брелоке-пейджере отобразится иконка Для включения датчика удара нажмите кн. и ещё раз. Примечание. Часть иконки изображенная в инструкции серым цветом будет мигать. 2 1 . 2-й дополнительный канал Дополнительный канал используется для дистанционного управления дополнительными устройствами, модулями стеклоподъемников, организации подсветки пути к а/м ближним светом фар в темное время суток и т.п. Для активации этой функции необходимо нажать и удерживать кнопку Парковочные огни вспыхнут 1 раз, сирена издаст 1 "ЧИРП", подтверждая активацию функции. Внимание! Эта функция требует дополнительного подключения при установке. 22. Поиск автомобиля Для активации этой функции необходимо нажать кнопки и одновременно. Парковочные огни вспыхнут 6 раз, сирена издаст 6 "ЧИРПов" указывая Вам местоположения а/м. Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 13 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 23. Вызов водителя Для активации этой функции необходимо нажать кнопку вызова, расположенную на приемо-передающей антенне. На дисплее брелока-пейджера появится иконка , прозвучит мелодия. 24. Режимы тревоги В Tomahawk LR-950LE режим тревоги зависит от зоны срабатывания. При срабатывании предупредительной зоны датчика удара (слабый удар), парковочные огни вспыхивают 6 раз, сирена издает 3 "ЧИРПа". На дисплее брелока-пейджера появится иконка , прозвучит мелодия. При срабатывании основной зоны датчика удара (сильный удар), система включит режим тревоги на 30 сек. На дисплее брелока-пейджера появится иконка , прозвучит тревожный сигнал. При срабатывании какой-либо другой зоны, система включит режим тревоги на 30 сек. На дисплее брелока-пейджера появится иконка, соответствующая сработавшей зоне охраны (см. стр. 5-6), прозвучит тревожный сигнал. Внимание! Для отключения сигнала тревоги нажмите кнопку тревоги, но а/м останется под охраной. . Это отключит режим 14 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 25. Режим "паника" Этот режим используется для привлечения внимания к автомобилю. Для его включения необходимо нажать кнопки и одновременно (двигатель а/м не должен быть заведен). Парковочные огни вспыхнут 3 раза, сирена издаст 3 "ЧИРПа". 26. Режим "Valet" Этот режим так же называется "сервисным" режимом, и используется для обслуживания Вашего автомобиля, а также при пользовании автомобилем в обстановке, когда охранные функции сигнализации не требуются. Для включения режима 'Valet" необходимо нажать и удерживать кнопки одновременно. Парковочные огни вспыхнут 4 раза, сирена издаст 4 "ЧИРПа", подтверждая включение режима "Valet". На дисплее брелокапейджера появится иконка , прозвучит мелодия. В этом режиме доступны только сервисные функций системы, такие как: дополнительные каналы, поиск а/м, вызов водителя, и др. Также доступны: функция автоматической перепостановки в охрану (только запирание дверей) и режим программирования. Для отключения этого режима необходимо кратковременно нажать кнопки . Парковочные огни вспыхнут 3 раза, сирена издаст 3 "ЧИРПа", подтверждая отключение режима "Valet". На дисплее брелока-пейджера исчезнет иконка , прозвучит мелодия. 27. Режим "Anti-hijack" Режим "Anti-hijack" предназначен для защиты от разбойного нападения. Для включения этого режима необходимо нажать и удерживать кнопки и одновременно. Парковочные огни будут вспыхивать в течение 30 сек, по прошествии которых, система включит режим тревоги, запуск двигателя будет невозможен. На дисплее брелока-пейджера появится и к о н к а , прозвучит тревожный сигнал. Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 15 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Для отключения этого режима нажмите кнопку Этот режим также может быть активирован с помощью кнопки "Anti-hijack". Нажмите кнопку "Anti-hijack" (двигатель а/м должен быть заведен). Парковочные огни будут мигать в течение 30 сек., по прошествии которых система включит режим тревоги, двигатель будет заблокирован. Этот режим не будет отключен до тех пор, пока не будет нажата кнопка Также Вы можете выйти из этого режима удерживая кнопку "Anti-hijack" в течение 5-ти сек. 28. Аварийная постановка/снятие с охраны В случае, если Вы потеряли брелок, либо элемент питания в брелоке разрядился, Вы имеете возможность включить или отключить отключить режим охраны "ручным" способом. 1. Аварийная постановка в охрану: a) Включите зажигание (двигатель не должен быть заведен) b) Нажмите кнопку "Override" 8 раз c) Выключите зажигание Парковочные огни вспыхнут 1 раз, сирена издаст 1 "ЧИРП", подтверждая постановку а/м в режим охраны. Спустя 20 сек система включит режим охраны. Примечание. Если спустя 20 сек после аварийной постановки в охрану какая-либо из зон охраны сработала, система оповестит Вас об этом 4-мя вспышками парковочных огней и 4-мя "ЧИРПами" сирены, предоставляя Вам 20 сек для аварийного снятия а/м с охраны. Если снятия с охраны не последовало, система включит режим тревоги. 2. Аварийное снятие с охраны: a) Включите зажигание (двигатель не должен быть заведен) b) Нажмите кнопку "Override" 4 раза c) Выключите зажигание Парковочные огни вспыхнут 2 раза, сирена издаст 2 "ЧИРПа", подтверждая выключение режима охраны. Примечание. Брелоки дистанционного управления продолжают функционировать после аварийной постановки или снятия с охраны. 16 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 29. Функции выполняемые кнопкой "Override" Некоторые функции Tomahawk LR-950LE могут быть активированы без помощи брелоков управления. Для того, чтобы войти в режим активации функций кнопкой "Override" необходимо: 1. Выключить зажигание 2. Нажатием кнопки "Override" выбрать необходимую функцию: a) Режим'Valet" - 3 раза b) Ежедневный автозапуск - 4 раза c) Автопрогрев по заданной температуре в салоне - 5 раз 3. Включить зажигание 4. Система подтвердит выбранную Вами функцию "ЧИРПами" сирены и вспышками светодиодного индикатора: a) режим "Valet" - 3 "ЧИРПа" и вспышки b) ежедневный автозапуск - 4 "ЧИРПа" и вспышки c) автопрогрев по заданной температуре в салоне - 5 "ЧИРПов" и вспышек 5. Для включения и выключения функции нажать кнопку "Override" 6. Система подтвердит включение или выключение функции "ЧИРПами" сирены и вспышками светодиодного индикатора: 1 "ЧИРП" и вспышка - функция включена 2 "ЧИРПа" и вспышки - функция выключена 7. Выключить зажигание. Примечание. Если была активирована функция ежедневного автозапуска, двигатель будет заведен сразу после выключения зажигания. Используйте брелок дистанционного управления для того, что бы заглушить двигатель. Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 17 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 30. Режимы работы светодиодного индикатора Система отображает свое состояние с помощью светодиодного индикатора, в случае, если зажигание а/м выключено. Статус системы Режим дистанционного запуска и режим иммобилайзера А/м Снят с охраны А/м в режиме охраны Режим ежедневного автозапуска Режим автопрогрева по заданной температуре Режим ежедневного автозапуска и режим автопрогрева по заданной температуре Режим "Valet" Индикация Горит постоянно Выключен 1 вспышка 2 вспышки 3 вспышки 4 вспышки 5 вспышек 18 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 3 1 . Функции брелока-пейджера Используемые кнопки Выполняемые функции Включение подсветки + + удерживать Включение/выключение режима экономии энергии батареи питания Переключение режимов звуковой/вибрационный Режим настройки часов, будильника, таймера Режим настройки часов - часы 1 раз 2 раза 3 раза 4 раза 5 раз 6 раз 7 раз + + + + + + + 1 раз 2 раза 3 раза 4 раза 5 раз 6 раз Режим настройки часов - минуты Режим настройки будильника - часы Режим настройки будильника - минуты Режим настройки будильника - вкл/выкл, Режим настройки таймера - часы Режим настройки таймера - минуты Режим настройки таймера - вкл/выкл Режим настройки будильника Установка таймера на 10 мин Установка таймера на 20 мин Установка таймера на 30 мин Установка таймера на 1 час Установка таймера на 1,5 часа Установка таймера на 2 часа - Перевод часов/минут вперед. Удерживайте для быстрой прокрутки. - Перевод часов/минут назад. Удерживайте для быстрой прокрутки. Примечания Автоматически выключается через 5 сек Автоматически выключается приемник брелока-пейджера спустя 2 мин после снятия а/м с охраны. Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 19 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1 4 32. Замена батареи питания брелока-пейджера 2 5 Если индикатор заряда батареи брелока-пейджера выглядит так: , это означает, что заряд батареи питания брелока мал и необходима ее скорая замена. Для того, чтобы заменить батарею питания: 1. Откройте крышку батареи брелока-пейджера 2. Извлеките старую батарею 3. Нажмите кнопку 4. Вставьте новую батарею 5. Закройте крышку батареи брелока-пейджера 6. Нажмите кнопку Тип батареи питания - ААА. Примечание. Рекомендуются алкалиновые батареи. 3 6 33. Программирование дополнительных брелоков 4сек Tomahawk LR-950LE позволяет записать в память до 4-х брелоков дистанционного управления. Чтобы записать брелоки, выполните следующие действия: 1. Включите зажигание (двигатель не должен быть заведен) 2. Нажмите и удерживайте кнопку "Override" около 4-х секунд 3. Дождитесь 4-х "ЧИРПов" сирены, подтверждающих вход в режим программирования брелоков 4. Отпустите кнопку "Override" 5. Нажмите и удерживайте кнопки и , пока не услышите "ЧИРПы" сирены, подтверждающие запоминание нового брелока (1 "ЧИРП" для первого брелока, 2 "ЧИРПа" для второго, 3 "ЧИРПа" для третьего и 4 "ЧИРПа" для четвертого) 6. Система автоматически выйдет из режима программирования брелоков если не будет получать сигналов с брелоков в течение 6-ти сек Внимание! Все брелоки не прошедшие процедуру программирования будут стерты из памяти. 20 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 34. Режим программирования функций Для обеспечения наибольшего удобства пользования системой многие функции Tomahawk LR-950LE являются программируемыми и настраиваются по Вашему желанию. Настройка этих функций осуществляется в режиме программирования. Для входа в режим программирования выполните следующие действия: 1. Включите зажигание (двигатель не должен быть заведен) 2. Нажмите кнопку "Override" 6 раз 3. Выключите зажигание (подтверждение входа в режим программирования - 6 "ЧИРПов" сирены) Используйте кнопку "Override" для выбора необходимой функции. Каждое нажатие - переход к следующей функции Система укажет выбранную функцию "ЧИРПами" сирены. Короткий "ЧИРП" означает единицу, длинный - пятерку. Например, 6 нажатий кнопки "Override" переход к функции №6, оповещение -1 длинный "ЧИРП" и 1 короткий. Внимание! Система автоматически выйдет из режима программирования через 10 секунд бездействия. Примечание. Номера и описания функций смотри в таблице программирования. Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 21 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 35. Таблица программирования Кол-во нажатий кнопки "Override" 1 раз 2 раза 3 раза 4 раза 5 раз 6 раз 7 раз 8 раз 9 раз 10 раз 11 раз 12 раз 13 раз 14 раз 15 раз 16 раз Подтверждение 1 короткий "ЧИРП" 2 коротких "ЧИРПа" 3 коротких "ЧИРПа" 4 коротких "ЧИРПа" 1 длинный "ЧИРП" 1 длинный и 1 короткий "ЧИРП" 1 длинный и 2 коротких "ЧИРПа" 1 длинный и 3 коротких "ЧИРПа" 1 длинный и 4 коротких "ЧИРПа" 2 длинных "ЧИРПа" 2 длинных и 1 короткий "ЧИРП" 2 длинных и 2 коротких "ЧИРПа" 2 длинных и 3 коротких "ЧИРПа" 2 длинных и 4 коротких "ЧИРПа" 3 длинных "ЧИРПа" 3 длинный и 1 короткий "ЧИРП" Функция Время до глушения двигателя после дистанционного запуска Заданная температура двигателя для автоматического прогрева Время работы стартера для дистанционного запуска Контроль работы двигателя по сигналу Длительность импульса активации 2-го дополнительного канала Время длительности импульса сирены Провод IGN 2 / Запирание дверей при дистанционном запуске Задержка включения стартера перед дистанционным запуском Длина импульса отпирания/запирания центрального замка Двушаговое открывание дверей / 3-ий доп. канал / Иммобилайзер Функция безопасного вождения Автопостановка в охрану Учёт задержки салонного освещения Время включения салонного освещения / Поднятия стекол Единицы измерения температуры в салоне / Тип блокировки Турботаймер 1 "ЧИРП" 5 мин -5АС 800 мс Вариант 1 0,8 с 100 мс Вариант 1 2с Вариант 1 Вариант 1 Выключена Вариант 1 1с Вариант 1 Вариант 1 Выключен 2 "ЧИРПа" 10 мин -10АС 1200 мс Вариант 2 10 с 10 мс Вариант 2 10 с Вариант 2 Вариант 2 Вариант 1 Вариант 2 15 с Вариант 2 Вариант 2 1 мин 3 "ЧИРПа" 15 мин -20АС 1800 мс Вариант 3 30 с 15 мс Вариант 3 10 с Вариант 3 Вариант 3 Вариант 2 Вариант 3 30 с Вариант 3 Вариант 3 3 мин 4 "ЧИРПа" 20 мин -30АС 3000 мс постоянный 20 мс Вариант 4 10 с Вариант 4 Вариант 4 Вариант 3 45 с Вариант 4 Вариант 4 6 мин Примечание. Подтверждение выбранной установки функции осуществляется системой с помощью "ЧИРПов" сирены: -1 "ЧИРП", -2 "ЧИРПа", -3 "ЧИРПа", -4 "ЧИРПа". Примечание. Заводские установки программируемых функций подчеркнуты. 22 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 36. Описание программируемых функций 1. Время, отведенное для работы двигателя после дистанционного запуска: 5/10/15/20 мин 2. Температура двигателя, при которой включается автоматический прогрев двигателя (если функция активирована): -5/-10/-20/-30АС 3. Время работы стартера при активировании функции дистанционного запуска: 800/1200/1800/3000 мс 6 Внимание! Устанавливайте время работы стартера 3000 мс только в случае, если контроль работы двигателя осуществляется по тахометру. Примечание. Указано время первой попытки дистанционного запуска. Если первая попытка запуска была неудачной, система увеличит время каждой из последующих 3-х попыток на 200 мс. 4. Варианты контроля работы двигателя: Вариант 1 - по напряжению бортовой сети (только для а/м с автоматической коробкой передач) Вариант 2 - по датчику давления масла Вариант 3 - по тахометру Внимание! Если Вы выбираете 3-ий вариант контроля работы двигателя, необходимо провести процедуру программирования оборотов холостого хода: 3 8 1. Отключите все потребители электричества в а/м (такие как: кондиционер, магнитола, усилитель). 2. Включите зажигание и нажмите кн. OVERRIDE 9 раз. 3. Выключите зажигание. 4. Сирена издаст 9 "ЧИРПов", светодиод вспыхнет 9 раз. 5. Дождитесь пока загорится светодиод. 6. Заведите двигатель при помощи ключа зажигания. 7. После того, как обороты двигателя достигнут 500-1500 в минуту и двигатель достаточно прогреется переходите к следующему шагу. 8. Нажмите и удерживайте кнопку OVERRIDE. Если процедура прошла успешно система издаст 1 "ЧИРП", в противном случае система 4-мя "ЧИРПами" оповестит о необходимости повторного проведения процедуры. 1 5 2 х9 7 4 х9 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 23 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 5. 6. 7. Длительность импульса активации 2-го дополнительного канала: 0,8 /10 / 30 с/ постоянный Время длительности импульса сирены (клаксона): 1 0 0 / 1 0 / 1 5 / 2 0 мс Включение/выключение провода IGN 2 (см. схему подключения) и автоматическое запирание дверей при дистанционном запуске: Вариант 1 - провод IGN 2 включен, двери не запираются автоматически при дистанционном запуске Вариант2- провод IGN 2 выключен., двери не запираются автоматически при дистанционном запуске; Вариант3- провод IGN 2 включен, двери запираются автоматически при дистанционном запуске; Вариант4- провод IGN 2 выключен, двери запираются автоматически при дистанционном запуске; Задержка включения стартера двигателя: 2 с - для бензиновых двигателей 10 с - для дизельных двигателей перед дистанционным запуском 12. Автопостановка в охрану: Вариант 1 - Выключена Вариант 2 - Включена без запирания дверей Вариант 3 - Включена с запиранием дверей 13. Учёт задержки салонного освещения. Система возьмёт под охрану двери а/м после постановки в охрану через этот промежуток времени после нажатия кнопки : 1/15/30/45С 14. Время закрывания окон после постановки а/м в охрану или включения салонного освещения после снятия а/м с охраны. Вариант 1 - Включение салонного освещения на 20 с после снятия с охраны Вариант 2- Включение салонного освещения на 30 с после снятия с охраны Вариант 3 - Закрывания окон 20 с после постановки а/м в охрану. Вариант 4 - Закрывания окон 30 с после постановки а/м в охрану 15. Выбор отображаемых на брелоке-пейджере единиц измерения температуры в салоне (АС или АF) / тип дополнительной блокировки двигателя (черно-белый провод). Вариант 1 - Единицы измерения АС, дополнительная блокировка мальноразомкнутая Вариант 2- Единицы измерения АF, дополнительная блокировка мальнозамкнутая Вариант 3- Единицы измерения АС, дополнительная блокировка мальнозамкнутая Вариант 4- Единицы измерения АF, дополнительная блокировка мальноразомкнутая 16. Функция турботаймера: выключена /1/3/6 мин норнорнорнор- 8. 9. Длина импульса активации центрального з а м к а : Вариант 1 - Импульс закрывания - 0,8 с, открывания - 0,8 с Вариант 2 - Импульс закрывания - 3,6 с, открывания - 3,6 с Вариант 3 - Импульс закрывания - 0,8 с, 2 импульса открывания - 0,8 с Вариант 4- Импульс закрывания - 30 с, открывания - 0,8 с 10. Выбор функций: 3-й дополнительный канал или двушаговое открывание дверей / иммобилайзер: Вариант 1 - 3-ий доп. канал иммобилайзер выключен Вариант 2 - 2-шаговое открывание дверей, иммобилайзер выключен Вариант 3 - 3-ий доп. канал иммобилайзер включен Вариант 4 - 2-шаговое открывание дверей иммобилайзер включен 1 1 . Функция безопасного вождения: Вариант 1 - Двери не запираются и отпираются автоматически сразу после включения и выключения зажигания соответственно Вариант 2 - Двери запираются автоматически через 10 с после включения зажигания и отпираются сразу после выключения зажигания Вариант 3 - Двери запираются автоматически через 30 с после включения зажигания и отпираются сразу после выключения зажигания. 24 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1. Основные принципы установки Перед началом инсталляции прежде всего отключите бортовое питание а/м (отсоедините "-" клемму аккумулятора). Для выбора мест установки блоков охранной системы руководствуйтесь следующими принципами: О Скрытность установки О Отсутствие вблизи блоков источников выделения тепла и влаги О Предусмотрите минимальное влияние друг на друга штатной электроники а/м и блоков сигнализации О Излучающая антенна должна быть установлена вдали от блоков управления сигнализации и а/м. О Старайтесь при установке минимизировать длину проводов. 2. Выбор места расположения основных блоков 1. Электронный блок управления сигнализации устанавливается внутри салона а/м. Приемно-передающую "RF" антенну системного блока для получения максимальной дальности действия необходимо расположить максимально высоко, не соприкасать с металлическими предметами, жгутами электропроводки. 2. Сирена устанавливается в моторном отсеке, в недоступном месте. Если Вы используете автономную сирену, обеспечьте доступ к скважине сервисного ключа. Сирена должна быть установлена рупором вниз, это исключит попадание влаги. Места соединений проводов лучше разместить внутри салона для меньшего окисления. 3. Все сильноточные цепи (питание, габаритные огни, центральный замок и т.д.) должны быть защищены плавкими предохранителями соответствующего номинала. 4. Кнопки датчиков капота и багажника врезаются в защищенные от влаги места, недоступные при закрытом капоте, багажнике. Периодически кнопки датчиков необходимо смазывать во избежание заедания и коррозии. 5. Датчик удара устанавливается в салоне, идеальным можно считать центр а/м, крепится к металлу кузова саморезами или приклеивается. 6. Контакты в местах разрывов цепей зажигания, стартера и т.д. рекомендуется пропаять. Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 25 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 3. Соединение проводов силового разъма 1. Черно-желтый провод - провод включения стартера (+12В). Выходной сигнал + 12В на реле стартера. Подключается к проводу на замке зажигания, где появляется +12В в положении ключа зажигания "Стартер". Этот сигнал предназначен для запуска двигателя. Подключите этот провод после реле блокировки. 2. Синий провод - Выходной сигнал + 12В АСС - вспомогательное оборудование. Подключается к проводу на замке зажигания, где появляется +12В в положении ключа зажигания "АСС" и "Зажигание вкл." 3. Тонкий красный провод - провод питания системы (+ 12В). Подключается через предохранитель 10А к клемме "+" аккумуляторной батареи. 4. Толстый красный провод - провод питания силовых цепей дистанционного запуска (+12В). Подключается через предохранитель 40А к клемме" + " аккумуляторной батареи. Силовой разъем дистанционного запуска 6 PIN 5. Желтый провод- провод IGN 1, выходной сигнал + 12В. Подключается к проводу на замке зажигания, где появляется +12В в положении ключа зажигания "Зажигание вкл.", и не пропадает в положении ключа зажигания "Стартер". 6. Зеленый провод - провод IGN 2, выходной сигнал + 12В. Подключается к проводу на замке зажигания, где появляется +12В в положении ключа зажигания "Зажигание вкл.", и пропадает в положении ключа зажигания "Стартер", если этот провод присутствует в а/м, на который устанавливается система. 26 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 4. Соединение проводов разъема центрального замка 1. Синий провод - центральный контакт реле открывания центрального замка. 2. Сине-серый провод- нормально разомкнутый контакт реле открывания центрального замка. 3. Сине-черный провод - нормально замкнутый контакт реле открывания центрального замка. 4. Зеленый провод - центральный контакт реле закрывания центрального замка. 5. Зелено-серый провод - нормально разомкнутый контакт реле закрывания центрального замка. Разъем подключения центрального замка 6 PIN 6. Зелено-черный провод - нормально замкнутый контакт реле закрывания центрального замка. 5. Соединение проводов основного разъема 1. Черный провод -"-" системы. Обеспечте прочный уверенный контакт. 2. Синий провод - провод включения салонного освещения или поднятия стёкол -300мА при снятии/постановке системы в охрану (программируется). 3. Черно-красный провод - выход IGN 3. -300мА во время процедуры дистанционного запуска, для организации дополнительных цепей зажигания. Этот провод может понадобится если на замке зажигания а/м на который устанавливается система более двух цепей зажигания или для активизации модулей обхода иммобилайзеров. 4. Черно-желтый провод - провод реле блокировки стартера. -300мА после постановки системы в режим охраны и/или процедуры дистанционного запуска и/или в режиме "Anti-hijack". Основной разъем 18 PIN Внимание! Реле блокировки должно быть использовано только для блокировки стартера, что исключит возможность остановки двигателя во время движения. Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 27 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 5. Желто-красный провод - провод 2-го дополнительного канала. -300мА 6. Серо-черный провод - вход провода тахометра или датчика давления масла. Подключить к сигнальному проводу тахометра или к проводу датчика давления масла (программируется). 7. Сине-красный провод-" + " вход датчика дверей. 8. Оранжево-белый провод -"-" вход датчика багажника. 9. Фиолетовый провод - провод включения функции "Anti-hijack". При появлении"-" на этом проводе включается функция "Anti-hijack". 10. Зелено-черный провод - провод питания парковочных огней. Подключается через предохранитель 7,5А. 11. Зелено-желтый провод- провод питания парковочных огней. Подключается через предохранитель 7,5А. 12. Черно-белый провод - программируемая дополнительная блокировка (нормальнозамкнутая/нормальноразомкнутая). -300мА 13. Серый провод-выход сирены. 2А 14. Желто-синий провод - провод 3-го дополнительного канала или двушагового открытия дверей (программируется). a) 3-тий дополнительный канал -"-" 300мА b) Двушаговое открытие дверей -"-" 300 мА 15. Желто-черный провод- провод дистанционного открытия багажника. -300мА, 1 сек 16. Оранжево-фиолетовый провод-"-" провод ручного тормоза. Подключается к проводу датчика включения ручного тормоза (для механической коробки передач) или к стопсигналам (для автоматической коробки передач) (см. стр. 32) в зависимости от комплектации а/м. 17. Сине-черный провод-"-" вход датчика дверей. 18. Оранжево-серый провод-"-" вход датчика капота. Основной разъем 18 PIN 28 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 6. Подключение устройств к основному блоку Подключение устройств к основному блоку осуществляется в соответствии с приведенной схемой. Разъем датчика удара 4 PIN Разъем кнопки "OVERRIDE" 2 PIN Разъем светодиодного индикатора 2 PIN Разъем приемо-передающей (RF) антенны 5 PIN Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 29 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 7. Выбор механической или автоматической коробки передач Выбор механической или автоматической коробки передач в охранном комплексе Tomahawk LR-950LE осуществляется с помощью перемычки, установленной на основном блоке. Перемычка замкнута - автоматическая коробка передач Перемычка разомкнута - механическая коробка передач Перемычка выбора механической или автоматической коробки передач 8. Подключение центрального замка Tomahawk LR-950LE имеет встроенные силовые реле управления центральным замком. Проводка для подключения центрального замка выведена в отдельный разъем 6PIN. Цвета проводов и схемы подключения описаны на страницах 27, 31, 33 и 34. Внимание! Помните, что длительность импульса управления центральным замком является программируемой функцией. 9. Настройка датчика удара Последним этапом инсталляции охранного комплекса является настройка чувствительности датчика удара. Выведите чувствительность датчика удара на минимум. Плавно увеличивайте чувствительность датчика, проверяя порог срабатывания периодическими постукиваниями ладонью по кузову. Внимание! Избыточная чувствительность может привести к большому числу ложных срабатываний, Вы будете вынуждены загрубить настройку датчиков. 30 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 10. Схемы подключения Схема подключения силового разъема Положение ключа зажигания Провод Провод питания системы Стартерный провод Провод IGN 1 Провод АСС Провод IGN 2 Провод питания силовых цепей Провод IGN 3 Сокет подключения реле блокировки Выкл (OFF) АСС Зажигание (IGN) Старт (Start) + + + + + Черно-желтый провод основного разъема 18PIN Соленоид стартера + + + + + + + 0 + Старт + 0 Черно-желтый Красный толстый Синий Желтый Красный тонкий Зеленый 10А ЗОА + 12В от аккумуляторной батареи АСС IGN 1 + 12В от аккумуляторной батареи IGN2 Внимание! Подключайте сокет реле блокировки с защитным диодом только согласно изображенной схеме. Схема подключения центрального замка Синий Зеленый Сине-серый Зелено-серый Сине-черный Зелено-черный UNLOCK COM LOCK COM UNLOCK NO LOCK NO UNLOCK NC LOCK NC Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 31 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ При установке на а/м с механической коробкой передач Ручной тормоз Черный Оранжево-фиолетовый Зелено-черный Синий Зелено-желтый Черно-красный Черно-белый При установке на а/м с автоматической коробкой передач Черно-желтый Желто-красный Стоп-сигналы Серый Желто-синий Серо-черный + 12В Схема подключения основного разъема 7,5А На габаритные огни; " + " 7,5А Салонное освещение или поднятие стёкол; "-" 300мА На габаритные огни; " + " IGN 3; "-" 300мА Дополнительная программируемая блокировка; "-" 300мА Реле блокировки стартера; '-" 300мА 2-ой доп. канал; "-" 300мА Сирена; 2А max 3-ий доп. канал; "-" 300мА/ 2-хшаговое открывание дверей На тахометр или датчик давления масла 1-ый доп. канал; "-" 300мА Датчик дверей + 12В Оранжево-фиолетовый Желто-черный Сине-красный Выключатель стоп-сигналов Оранжево-фиолетовый Оранжево-белый Сине-черный Датчик ручного тормоза; "-" Датчик багажника Датчик дверей Кнопка "Anti-hijack"; "-" Датчик капота Кнопка датчика капота Оранжево-серый Доп. температурный датчик Фиолетовый Оранжево-серый 32 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Схема подключения дополнительного электропривода (управляющий импульс 0.8 с) 87А 87 NC 30 СОМ NO Синий-черный Синий Синий-серый 87А 87 NC 30 СОМ NO Зелено-черный Зеленый Зелено-серый 15А + 12В Позитивное управление центральным замком (управляющий импульс 0.8 с) 87А 87 NC 30 СОМ NO Синий-черный Синий Синий-серый Отпирание Блок центрального замка Запирание 1-3А + 12В 87А 87 NC 30 СОМ NO Зелено-черный Зеленый Зелено-серый Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 33 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Негативное управление центральным замком (управляющий импульс 0.8 с) 87А NC 30 COM NO Синий-черный Синий Синий-серый Блок центрального замка Запирание 1-3А Отпирание 87 87А NC 30 СОМ N0 Зелено-черный Зеленый Зелено-серый 87 Пневматический центральный замок (управляющий импульс 3.6 с) + 12В Провод из водительской двери 1-3А 87А NC 30 СОМ NO Синий-черный Синий Синий-серый 87 Компрессор 87А 87 NО 30 СОМ NO Зелено-черный Зеленый Зелено-серый 34 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 11. Технические данные Номинальное напряжение питания Ток потребления при выкл. зажигании + 12В 15мА Допускаемый ток в силовом разъеме дистанционного запуска (6 PIN) В цепи питания красный толстый провод (ограничен предохранителем) В цепи питания красный тонкий провод (ограничен предохранителем) Bыxoд lGN1," + " (желтый провод) Выход IGN, " + " (зеленый провод) Выход АСС (синий провод) Стартерный провод," +" (черно-желтый провод) Допускаемый ток в разъеме подключения центрального замка (6 PIN) В цепи контактов реле управления центральным замком (ограничить предохранителем) Допускаемый ток в основном разъеме (18 PIN) Контакты реле блокировки Сервисный выход реле блокировки,"-" (черно-желтый провод) Выход дополнительной программируемой блокировки,"-" (черно-белый провод) Выход питания сирены," + " (серый провод) 40А 300мА 300мА 2А 15А "+" 30А 10А 30А 30А 30А 30А Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru 35 TOMAHAWK LR-950LE РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Выход IGN 3, "-" (черно-красный провод) Выход дополнительного канала 1,"-" (желто-черный провод) Выход дополнительного канала 2,"-" (желто-красный провод) Выход дополнительного канала 3,"-" (желто-синий провод) Выходы питания габаритных огней," + " (зелено-черный и зелено-желтый провода, ограничены предохранителями) Выход на салонное освещение/ поднятие стекол "-" (синий провод) Временные выдержки: Сервисный выход,"-" (черно-желтый провод) Выход дополнительного канала 1,"-" (желто-черный провод) Выход дополнительного канала 2,"-" (программируется) (желто-красный провод) Выход дополнительного канала 3,"-" (желто-синий провод) Длительность импульса управления центральным замком (программируется) постоянно в режиме охраны 1с 0,8с с 30 с постоянный 10 0,8с 300мА 300мА 300мА 300мА 7,5А 300мА Устройство соответствует климатическим требованиям по ГОСТ 15150 исполнения УХЛ 2 (размещения внутри закрытого салона). Устройство соответствует по электромагнитной совместимости требованиям ГОСТ Р50789-95. 0,8с 3,6с 30с Made in Taiwan МЕ-83 36 Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
